線纜掛牌有哪些規格？尺寸
電纜掛牌是懸掛在電纜/光纜起止點，通過標牌機打印線纜起點、終點、電纜型號、長度等線路數據的標識牌，經常用在電纜光纜敷設工程上。
針對電纜混亂制訂出電纜敷設的標準及程序如下：
1.技術員根據電纜路徑、電纜架層數編制電纜敷設的電纜清冊。
2.清理電纜管，并在管內穿上牽引用鍍鋅鉛絲。
3.電纜軸專人負責分配，避免長電纜短用。
4.將配電盤及就地設備標好編號。
5.用軸架將電纜盤支起，電纜盤應架設穩固，其擋板邊緣距地面不得小于100mm。敷設時注意轉動方向不得松散。
6.電纜敷設有專人領線，專人檢驗，并聽從統一指揮。相互間要有可靠的通訊聯絡。一根電纜敷設完畢后，立即沿線整理掛上電纜牌，以保證整齊美觀。然后進行下一根的敷設。在一些重要的轉彎處每根電纜都應一致地、相互平行地轉彎。
7.電纜敷設時要注意電纜的型號及規格要符合設計，電纜的彎曲半徑應符合規范 規定，電纜綁扎固定統一采用鍍塑黑綁線，固定應牢固，控制電纜固定間距為800毫米，截面小的動力電纜固定間距同控制電纜，截面大的動力電纜固定間距為1.5米。
8.電纜敷設時，電纜應從電纜軸的上端引出，不應使電纜在支架上及地面上摩擦拖拉。注意電纜上不應有鎧裝壓扁等未消除的損傷。
9.電纜標志牌的規定：
（1）在電纜起止點，電纜接頭應裝設標志牌。
（2）標志牌上應注明電纜的編號，型號，規格和起止點。標志牌上字跡應打印。
10.所有電纜在終端頭與接頭附近均應留備用長度。
11.在夾層和配電間里的纜溝內如果最高層電纜支架與配電盤、柜底部間距超過400mm時，如加花鋼角鐵固定電纜。
（1）控制電纜作頭接線主要為接線彎曲弧度不一致，觀感不美觀。
（2）采取措施是進行崗前培訓，針對不同盤柜在接線前進行接線方式商定，確保接線統一美觀，正確牢固。
電纜掛牌種類
材質：pvc、ABS；
顏色：白色居多；
規格：32*68mm單孔(32*68雙孔，30*68單，雙孔，25*70，45*80，30*60等。
打印要求
常用PVC板、ABS版、鋁板打印，需表面電纜/光纜起點、終點、芯數，如：某地—某地光纜以及施工日期。
打印注意
不要用手直接接觸待打印材料表面，以免造成印字不清。在打印前，如果打印材料表面有灰塵、微粒、毛刺，請務必清除，以保護標牌機的打印頭，保證打印質量。
傳統的電纜掛牌標識是通過油筆手寫，存在字跡不清晰、容易褪色等問題。
標識方式
通過專業標牌機與電腦連接，采用熱轉印方式直接打印在硬質的PVC板、ABS版或軟質的標簽上，無需制版，克服以往訂制標牌的繁瑣、費時，克服人工手寫的不規范，使標識更美觀長久，可用于電力系統電纜標識，也可用于設備制造廠控制盤標牌、掛牌。
內容排版：通過配備的標牌機編輯軟件直接將電纜清冊稍加整理，大致包括4列數據，起點、終點、規格、長度，導入軟件后自動生成橫向排列的標牌內容，微調后即可打印。

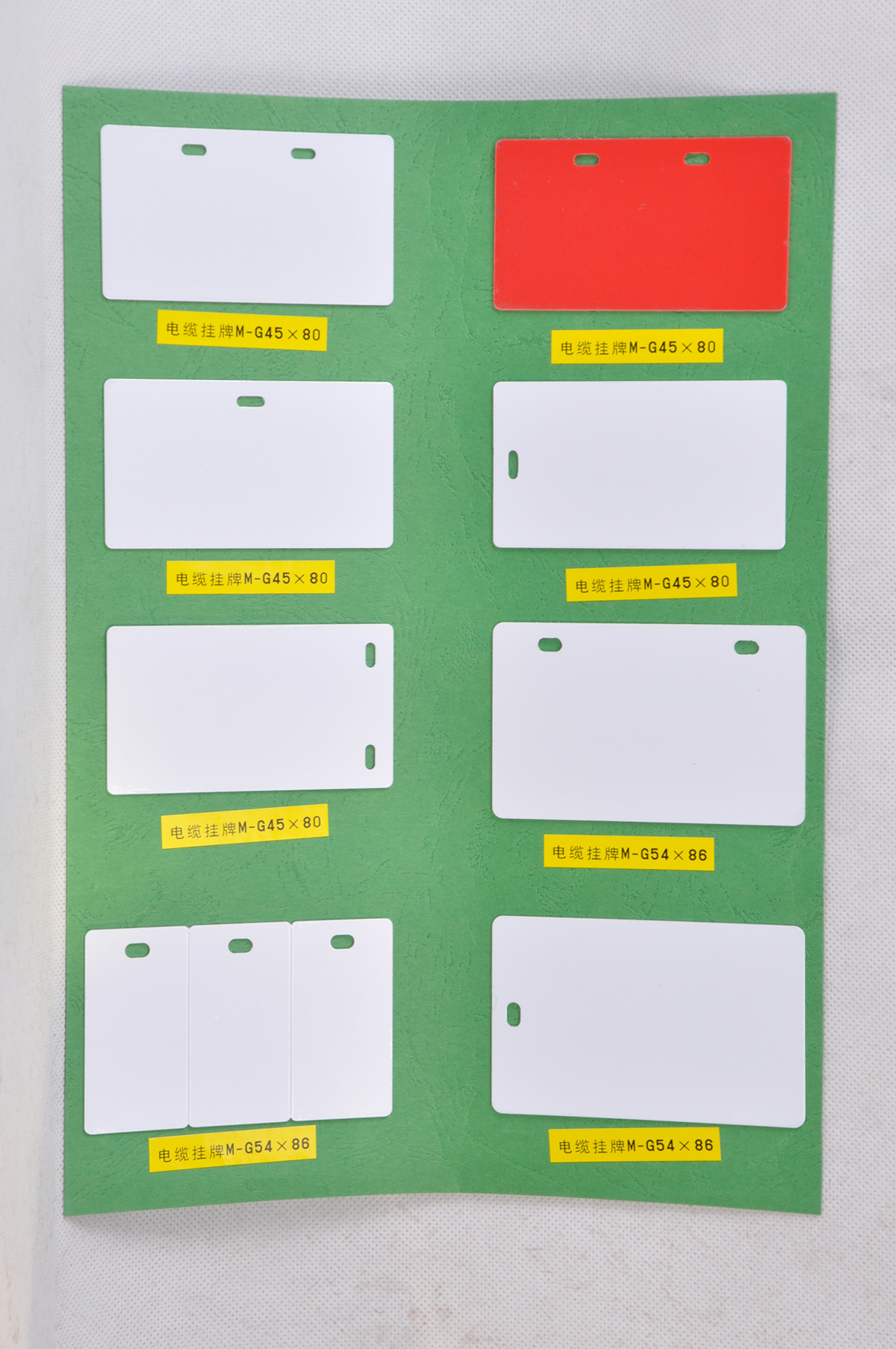

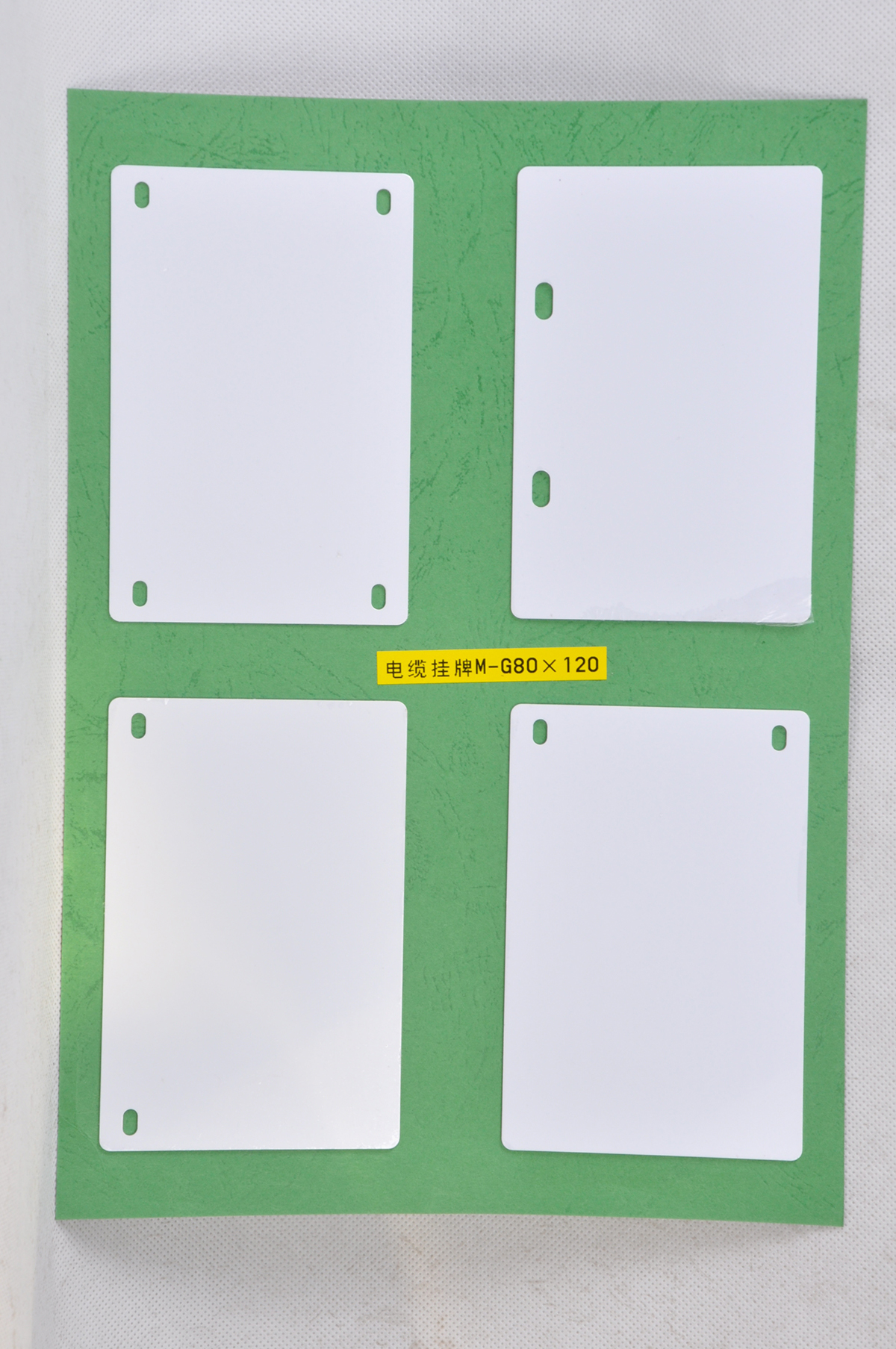

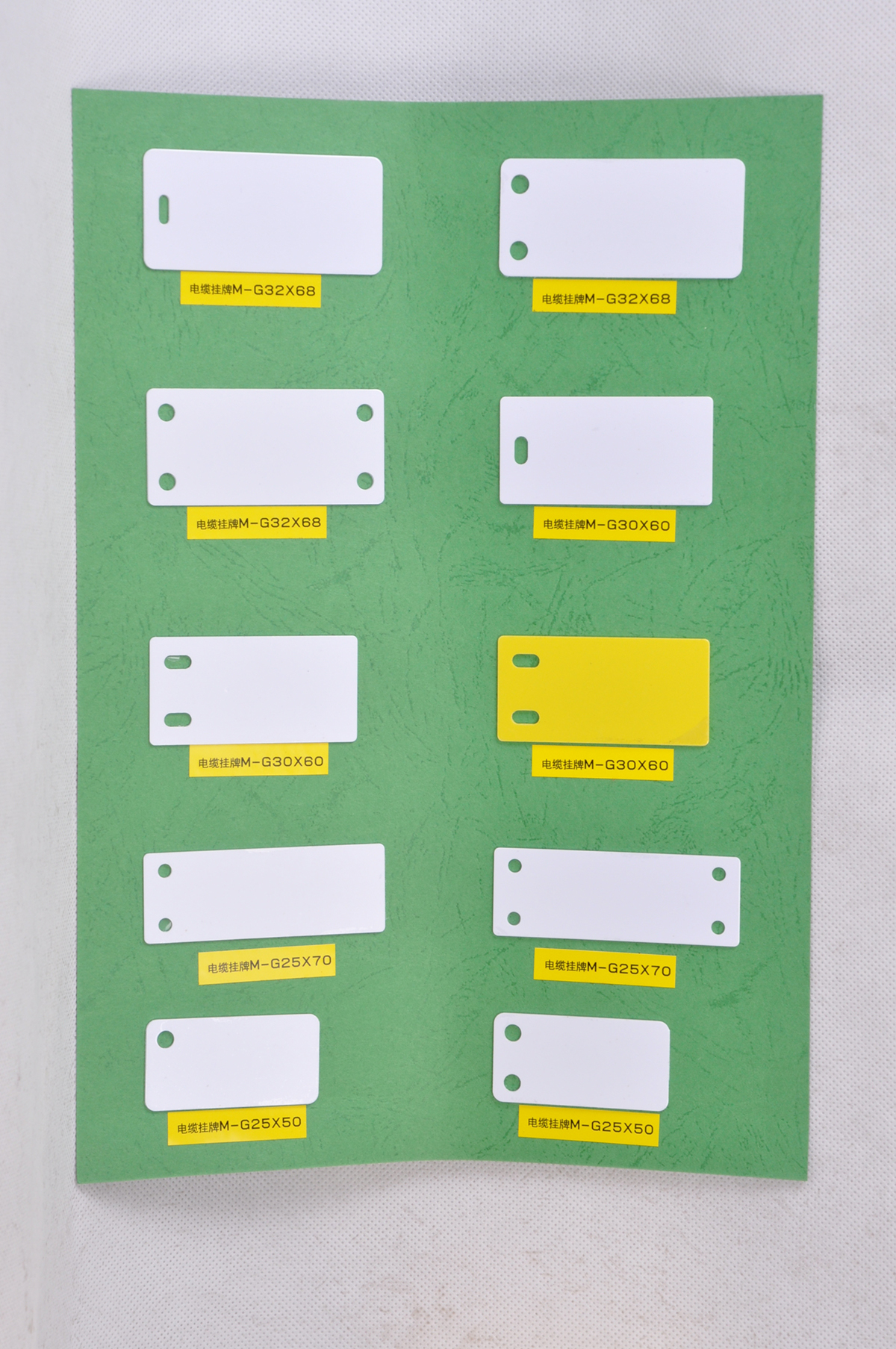

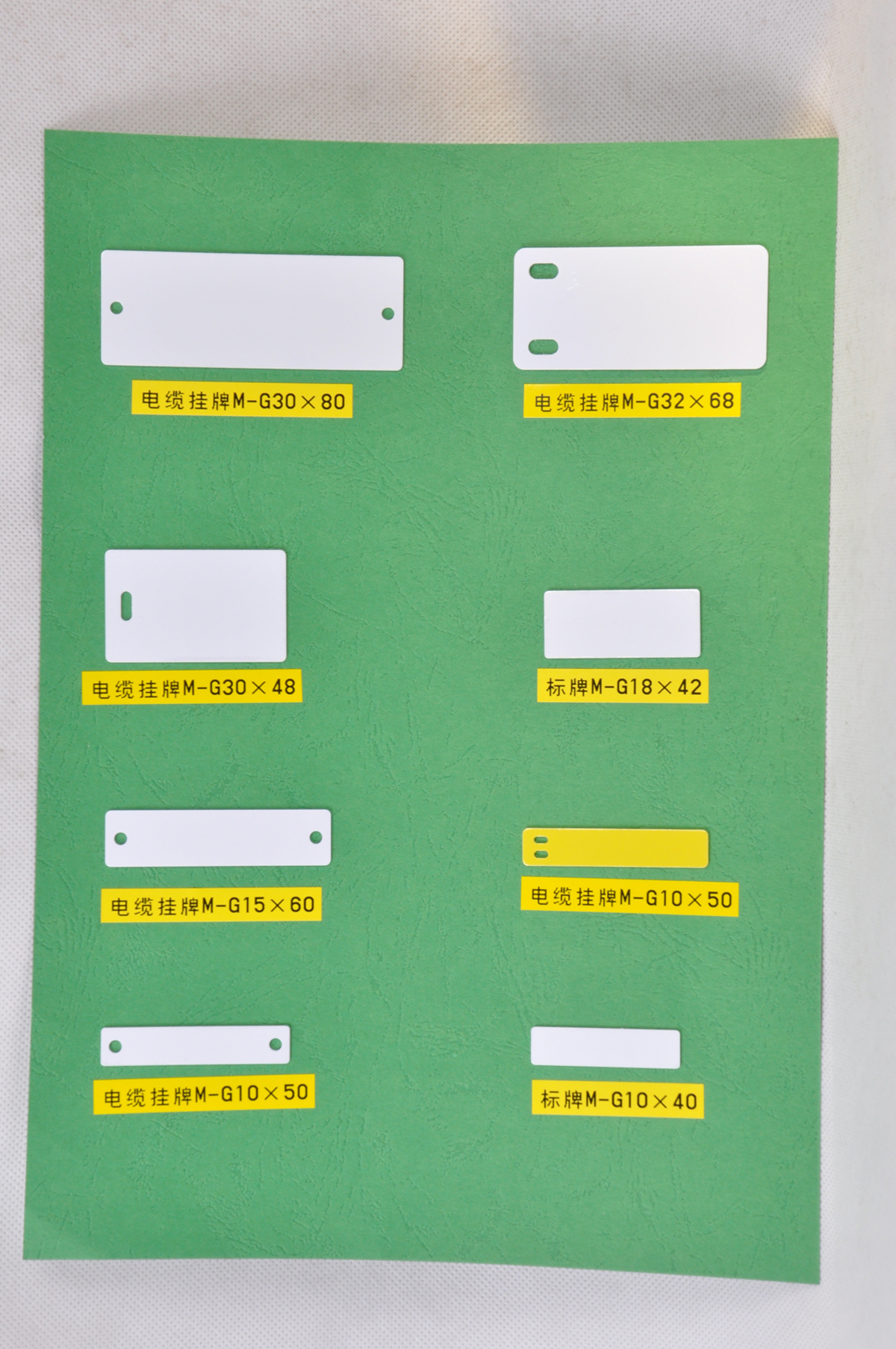

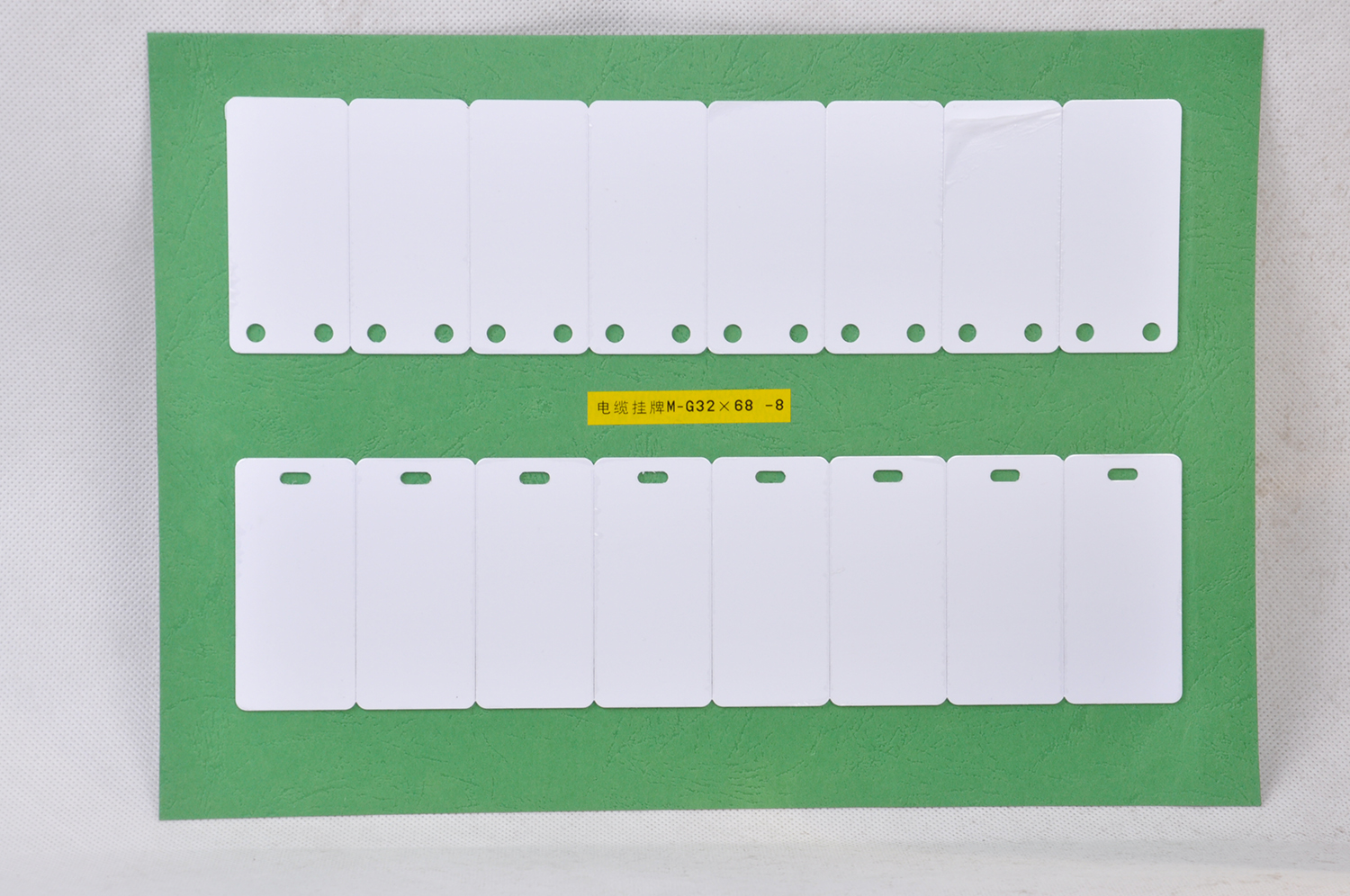

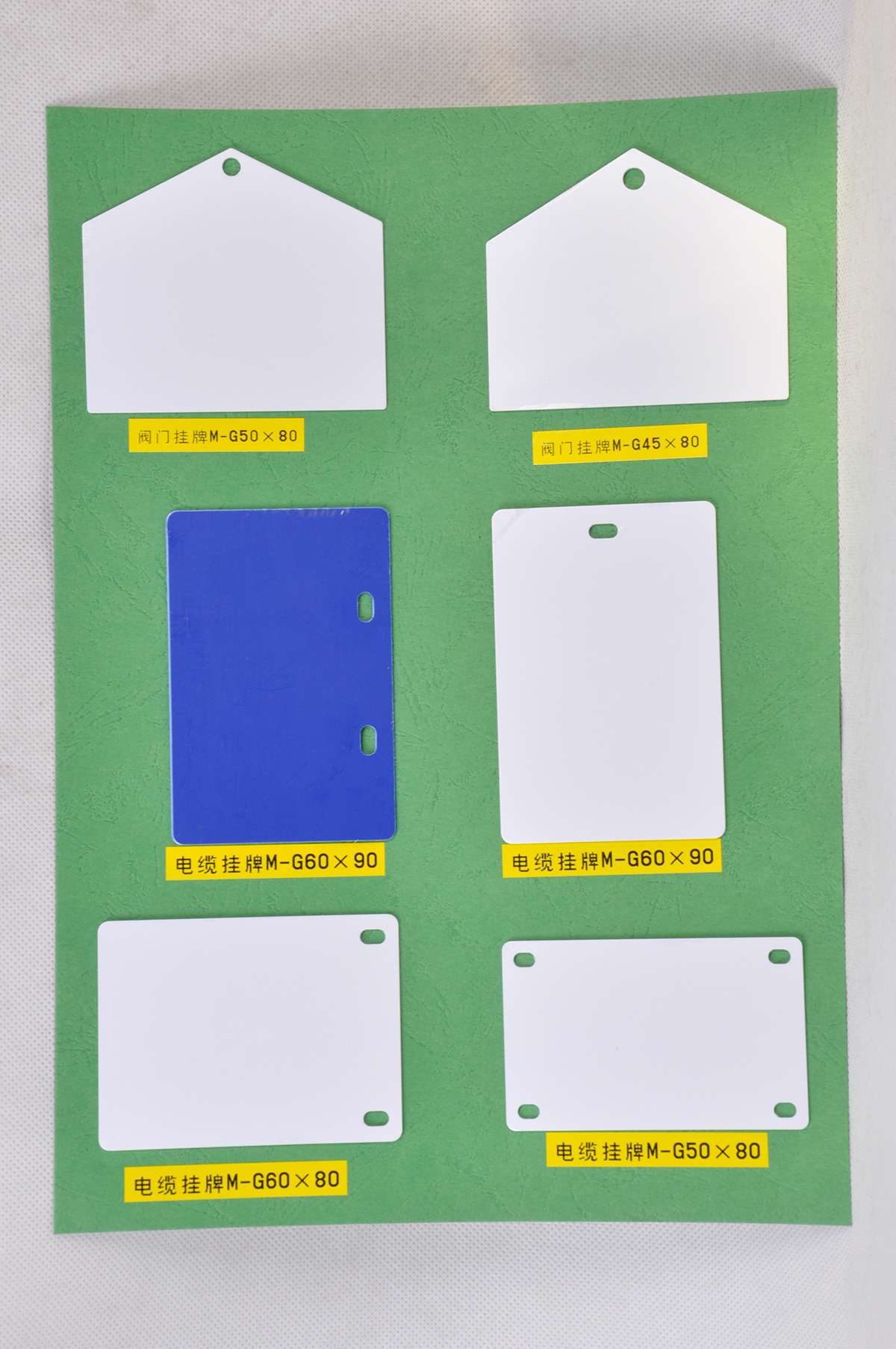

掛牌規格圖：

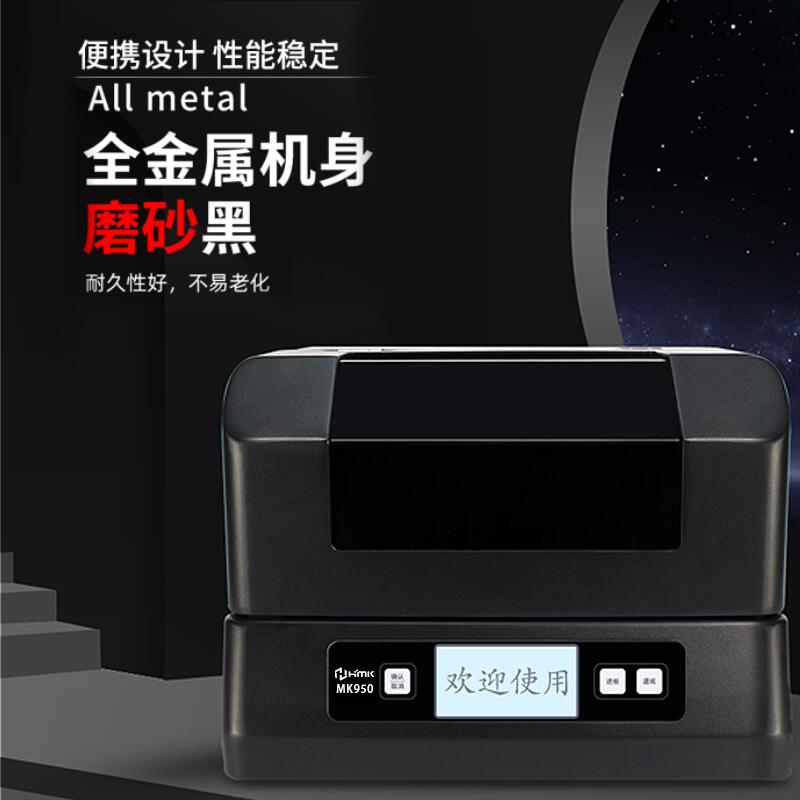

標牌機推薦：
